Description
应用场景
在山东某 2×660MW 火电机组的 DCS 系统中，汽轮机轴承温度和主蒸汽压力信号的采集精度直接关系到机组的保护动作可靠性。传统模拟量输入模块在面临变频器和大功率电机启动产生的电磁干扰时，测量值经常出现跳变，导致控制系统误判甚至触发非计划停机。该电厂采用 Emerson 5X00106G02 替换原有老旧模块后，其 16 位 A/D 转换精度和超过 120dB 的共模抑制比有效滤除了现场噪声干扰，轴承温度监测的稳定性显著提升，年非计划停机次数减少 2 次，折合增发电量约 1.2 亿 kWh。
参数

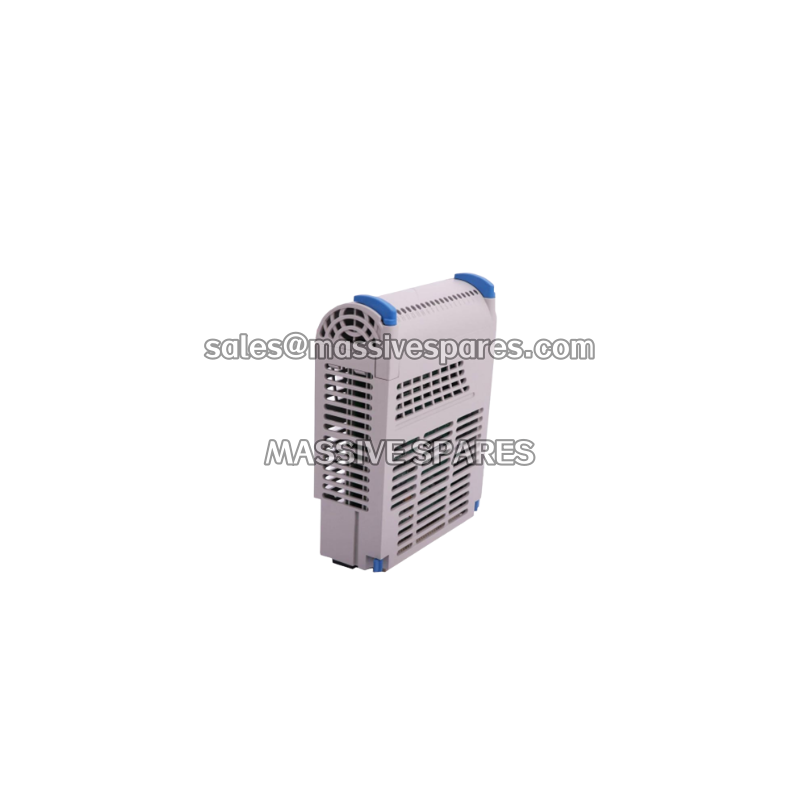

| 参数 | 数值/说明 |
|---|---|
| 产品型号 | 5X00106G02 |
| 制造商 | Emerson（Ovation 平台，原 Westinghouse） |
| 产品类别 | 模拟量输入电子模块（AI EMOD） |
| 通道数 | 8 个独立隔离模拟输入通道 |
| 输入信号类型 | 4-20mA 电流环，0-10V 电压（软件可选） |
| A/D 分辨率 | 16 位 |
| 精度 | ±0.1% 满量程（25°C） |
| HART 协议 | 支持 HART 双向数字通信，叠加于 4-20mA 信号 |
| 采样率 | 最高 100Hz/通道 |
| 共模抑制比 | ≥100dB |
| 隔离耐压 | 通道间 1000V AC/DC；通道对逻辑 1000V AC/DC |
| 供电方式 | Ovation 背板 24V DC 供电 |
| 工作温度 | 0°C 至 +60°C |
| 安装方式 | Ovation I/O 机架插槽，支持热插拔 |
| 配套模块 | 需配合 Personality Module（PMOD，如 5X00109G01）使用 |
技术原理与创新价值
- 创新点 1：HART 数字通信叠加架构。 5X00106G02 的核心价值在于其 HART 通信能力。模块在标准 4-20mA 模拟信号上叠加低频 FSK（频移键控）数字信号，使得同一对信号线既能传输过程变量模拟量，又能双向传递变送器的诊断数据、组态参数和二级变量。维护人员无需到现场使用手持 HART 通讯器，即可从 Ovation 工程师站远程读取智能变送器的设备标签、量程设置和健康状态。
- 创新点 2：16 位高精度与快速采样。 相比传统 12 位模拟输入模块，5X00106G02 的 16 位 A/D 转换器将测量分辨率提升了 16 倍，配合 ±0.1% 满量程的基准精度，能够捕捉微小的过程偏差。最高 100Hz 的每通道采样率使其适用于需要快速响应的控制回路，如燃烧器风门调节和汽轮机调速系统。
- 创新点 3：通道间电气隔离设计。 每个输入通道之间以及通道与背板逻辑之间均设有 1000V AC/DC 的电气隔离屏障。这种隔离架构有效切断了现场接地回路电流的传播路径，防止某一通道的故障电压串扰影响其他通道，在变频器密集、电磁环境复杂的工业现场尤为重要。
